Verkokte Ansaugbrücke: Wenn Ablagerungen den Ladedrucksensor beeinträchtigen
Starke Verkokungen beeinträchtigen nicht nur den Luftstrom. Ein Praxisfall am BMW F31 318d zeigt, wie auch der Ladedrucksensor betroffen sein kann.
Verkokungen im Ansaugsystem werden häufig nur mit einem verringerten Luftdurchsatz in Verbindung gebracht. Die Ablagerungen können jedoch noch eine weitere Folge haben: Auch Sensoren im Ansaugtrakt können so stark zugesetzt werden, dass ihre Messbedingungen beeinträchtigt werden.

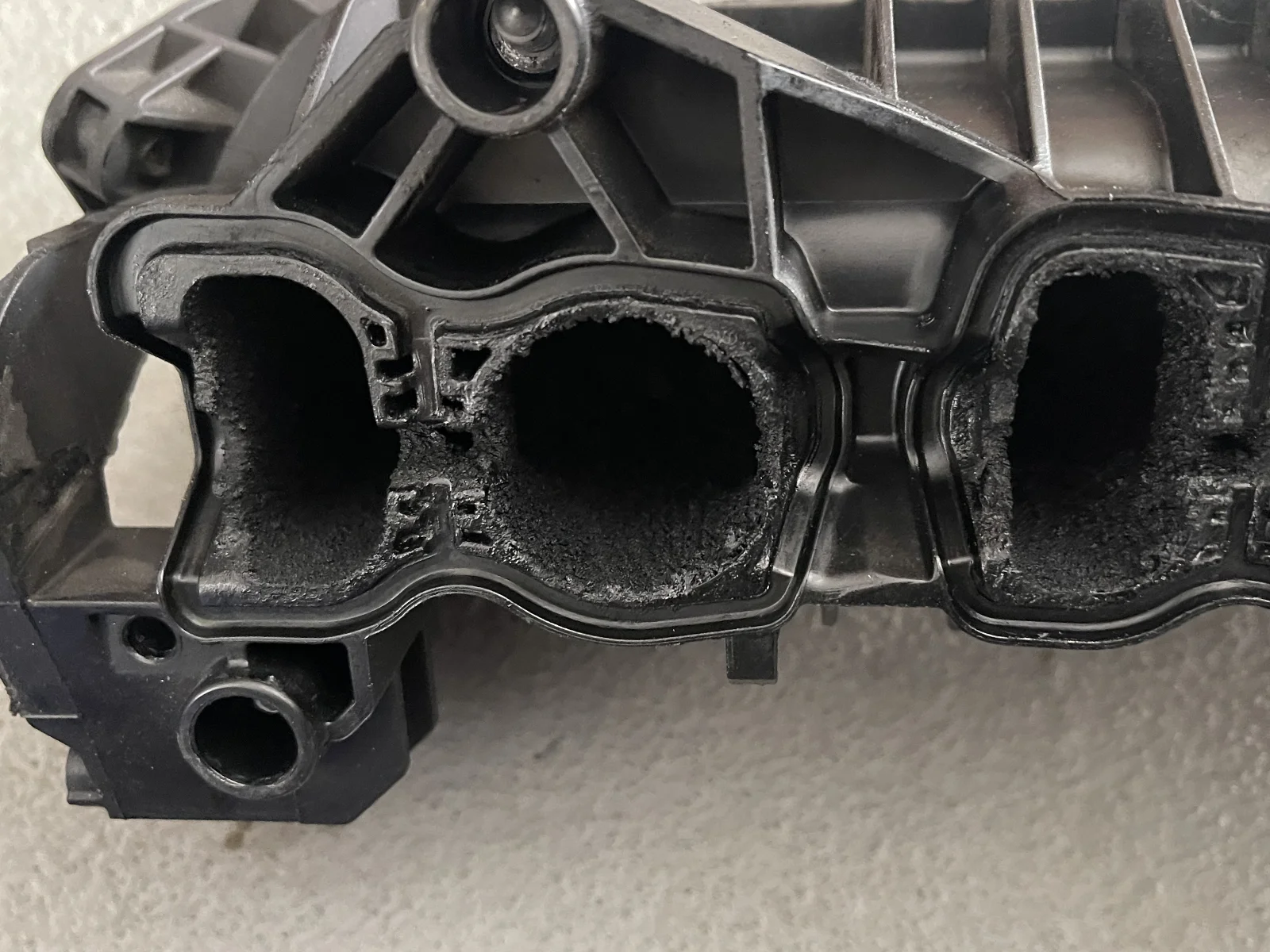

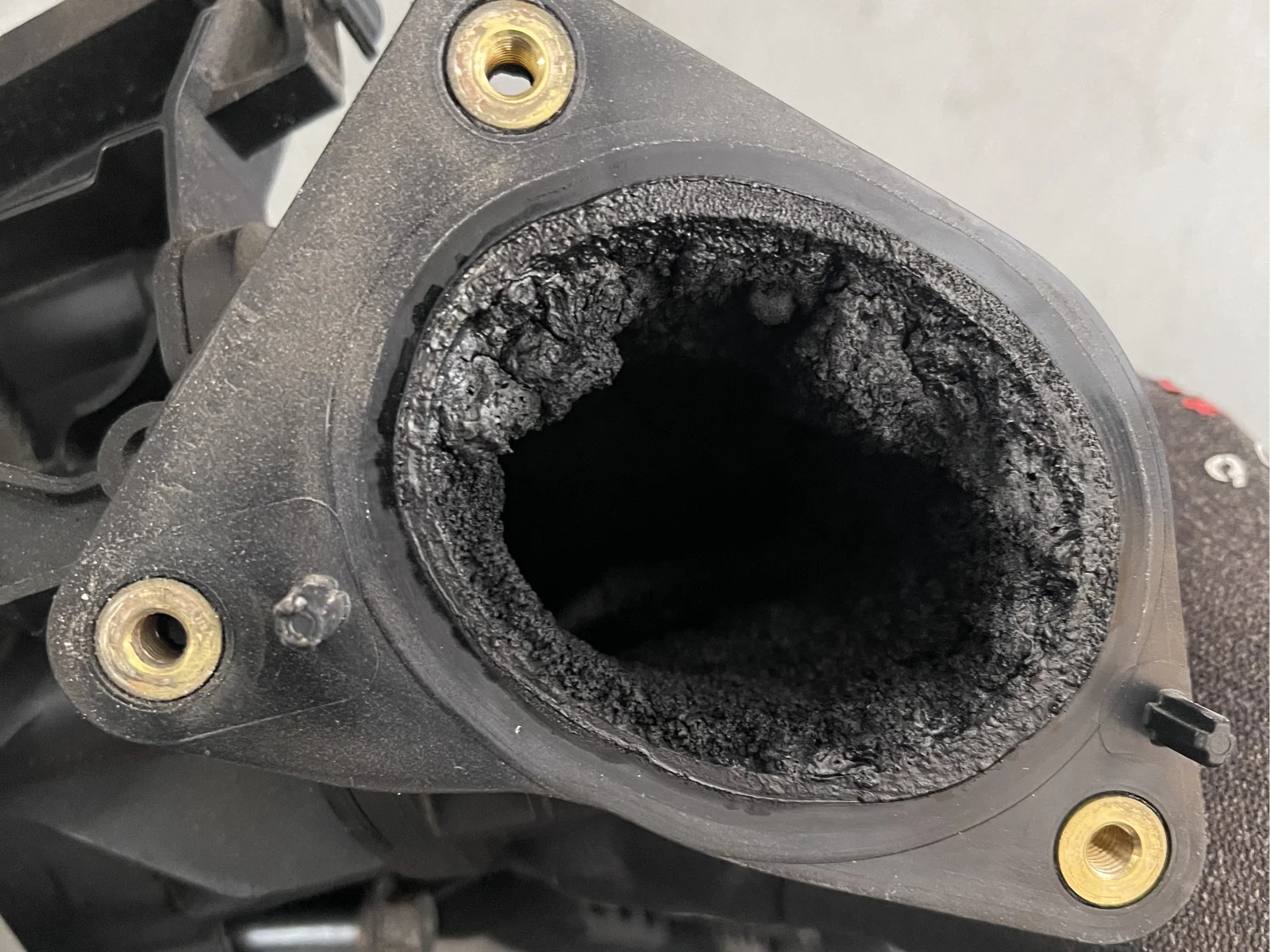

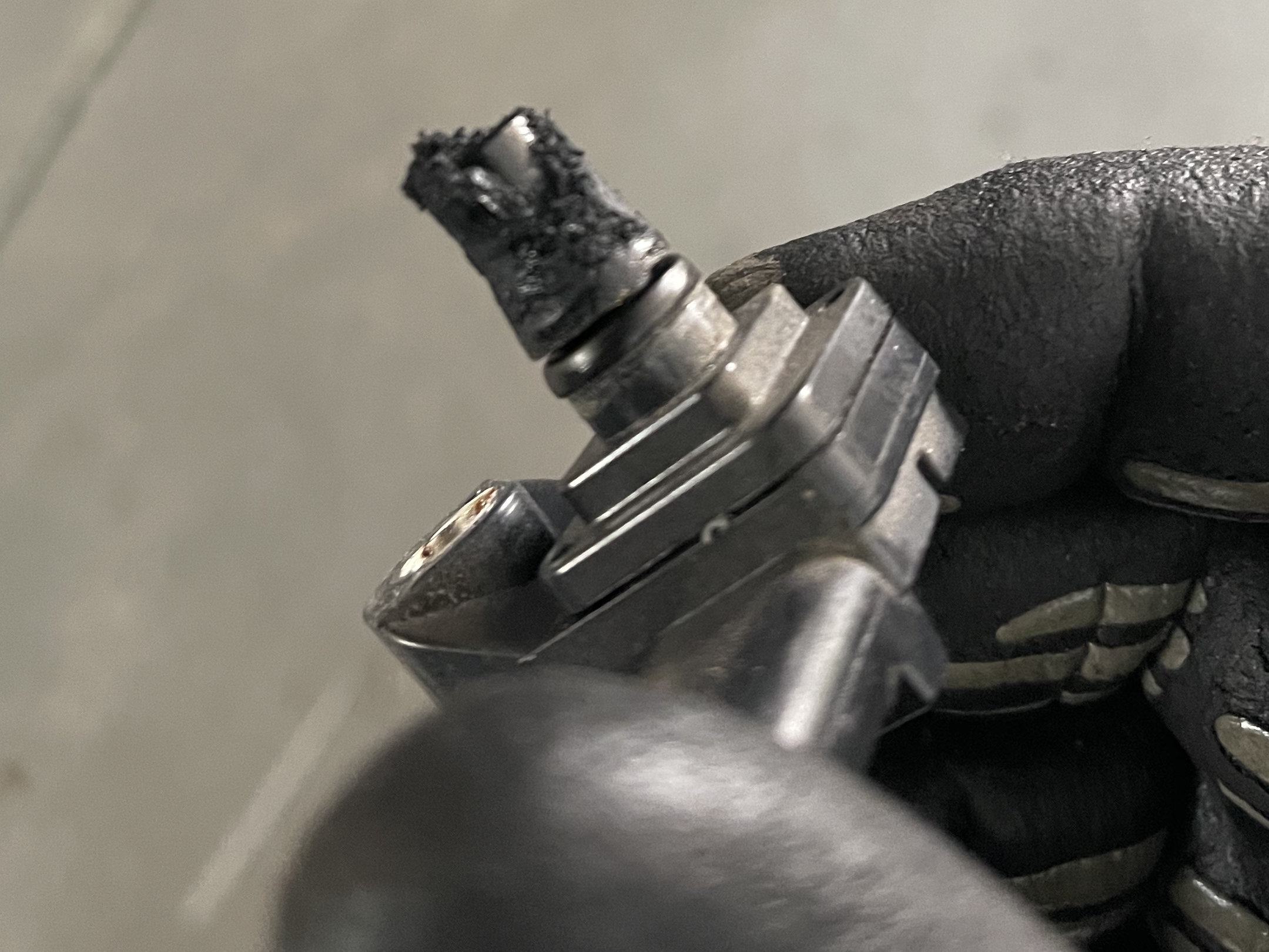

Bei einem BMW F31 318d xDrive mit N47-Dieselmotor zeigte sich dieser Zusammenhang besonders deutlich. Die Ansaugbrücke war stark verkokt und ihr freier Querschnitt erheblich eingeschränkt. Gleichzeitig war der direkt in der Ansaugbrücke verbaute Ladedrucksensor nahezu vollständig von Ablagerungen umgeben.
Vor den Arbeiten war unter Volllast ein Ruckeln bei der Beschleunigung aufgetreten. Ob der verschmutzte Sensor dazu beigetragen hat, lässt sich in diesem Fall nicht zweifelsfrei belegen, da keine geeignete Vorhermessung unter Last möglich war. Der Befund zeigt aber, weshalb bei Leistungsproblemen nicht nur der Fehlerspeicher, sondern das gesamte Ansaugsystem betrachtet werden sollte.
Wie entstehen solche Ablagerungen?
Bei Dieselmotoren wird ein Teil des Abgases über die Abgasrückführung wieder der Ansaugluft beigemischt. Das reduziert die Verbrennungstemperatur und damit die Stickoxidemissionen. Mit dem zurückgeführten Abgas gelangen jedoch auch Rußpartikel in den Ansaugtrakt. Treffen diese auf Ölnebel aus der Kurbelgehäuseentlüftung, können klebrige, zunehmend feste Ablagerungen entstehen.
Wie schnell und wie stark ein Ansaugsystem verkokt, hängt nicht allein vom Kilometerstand ab. Motorvariante, Fahrprofil, Betriebsbedingungen und der technische Zustand der beteiligten Systeme spielen ebenfalls eine Rolle. In der Werkstattpraxis zeigen Dieselmotoren mit werkseitig aktiver Abgasrückführung jedoch häufig schon deutlich erkennbare Ablagerungen, bevor der Fahrer konkrete Probleme bemerkt.
Welche Aufgabe hat der Ladedrucksensor?
Der Ladedrucksensor ist kein einfacher Schalter. Er misst den Absolutdruck im Ansaugsystem; je nach Ausführung erfasst das Bauteil zusätzlich die Ansauglufttemperatur. Das Motorsteuergerät nutzt diese Informationen unter anderem zur Berechnung der Luftfüllung sowie für die Kraftstoffdosierung, die Abgasrückführung und die Ladedruckregelung.
Damit diese Regelkreise präzise arbeiten können, müssen Druckänderungen schnell und plausibel erfasst werden. Ist der Messbereich des Sensors stark von Ablagerungen umgeben, fehlt der vorgesehene freie Kontakt zum Luftstrom. Druckänderungen können dadurch möglicherweise verzögert am Sensorelement ankommen; auch die Temperaturerfassung kann beeinflusst werden.
Das sichtbare Ausmaß der Verschmutzung beweist für sich allein allerdings noch keinen falschen elektrischen Messwert. Ob und wie stark das Signal beeinträchtigt war, lässt sich erst durch eine anschließende Prüfung der Messwerte beurteilen.
Welche Folgen sind möglich?
Ein stark zugesetztes Ansaugsystem kann mehrere Auswirkungen gleichzeitig haben:
- Der verfügbare Strömungsquerschnitt und damit die mögliche Luftfüllung werden reduziert.
- Druck- oder Temperaturänderungen können möglicherweise verzögert oder unplausibel erfasst werden.
- Soll- und Istwerte der Luft- und Ladedruckregelung können voneinander abweichen.
- Möglich sind Leistungsschwankungen, verzögertes Ansprechverhalten, Ruckeln oder Fehlerspeichereinträge.
- Bei deutlichen Abweichungen kann das Motorsteuergerät die Leistung begrenzen oder in ein Notlaufprogramm wechseln.
Im ungünstigen Fall reagiert die Regelung auf ein zu niedrig oder verzögert erfasstes Drucksignal und steuert den Turbolader stärker an als notwendig. Der tatsächliche Ladedruck und gegebenenfalls auch die Luftmasse im Zylinder können dadurch steigen. Mehr Luft allein erzeugt beim Dieselmotor jedoch noch keine entsprechende Mehrleistung: Solange das Motorsteuergerät keine zusätzliche Kraftstoffmenge einspritzt, erhöht sich vor allem der Luftüberschuss. Selbst wenn der Luftmassenmesser eine höhere Frischluftmasse erkennt, wird die Einspritzmenge nicht allein deshalb über das angeforderte Drehmoment hinaus erhöht. Zusätzlich können verengte Einlassquerschnitte die Strömung, den Drall und die gleichmäßige Verteilung auf die einzelnen Zylinder beeinträchtigen. Der Turbolader kann dadurch stärker thermisch und mechanisch beansprucht werden, ohne dass ein entsprechender Leistungsgewinn entsteht.
Bei dem hier gezeigten Fahrzeug wurde vor der Demontage kein entsprechender Ladedruckverlauf aufgezeichnet. Der zugesetzte Sensor ist daher ein relevanter technischer Befund, aber kein nachträglicher Beweis für die alleinige Ursache des zuvor aufgetretenen Ruckelns.
Warum der Fehlerspeicher allein nicht genügt
Ein Fehlerspeichereintrag ist ein wichtiger Ausgangspunkt, nennt aber nicht zwangsläufig das tatsächlich verursachende Bauteil. Das Motorsteuergerät erkennt vor allem Abweichungen zwischen erwarteten und gemessenen Größen. Ob diese durch einen Sensor, eine Undichtheit, eine mechanische Verengung, das AGR-System oder eine andere Ursache entstehen, muss durch weitere Prüfungen eingegrenzt werden.
Zu einer nachvollziehbaren Diagnose gehören daher – abhängig vom Fahrzeug und Fehlerbild – beispielsweise:
- die Sichtprüfung von Ansaugbrücke, Sensor und Leitungen,
- die Bewertung der Messwerte auf Plausibilität,
- der Vergleich von Soll- und Istwerten unter definierten Betriebsbedingungen,
- die Prüfung der Reaktionsgeschwindigkeit des Sensors,
- sowie die Kontrolle auf Undichtheiten und weitere mechanische Ursachen.
Gerade bei sporadischen Leistungsproblemen ist es nicht sinnvoll, allein aufgrund eines Fehlercodes oder eines einzelnen auffälligen Wertes Bauteile auf Verdacht zu ersetzen.
Reinigen, prüfen und nur bei Bedarf ersetzen

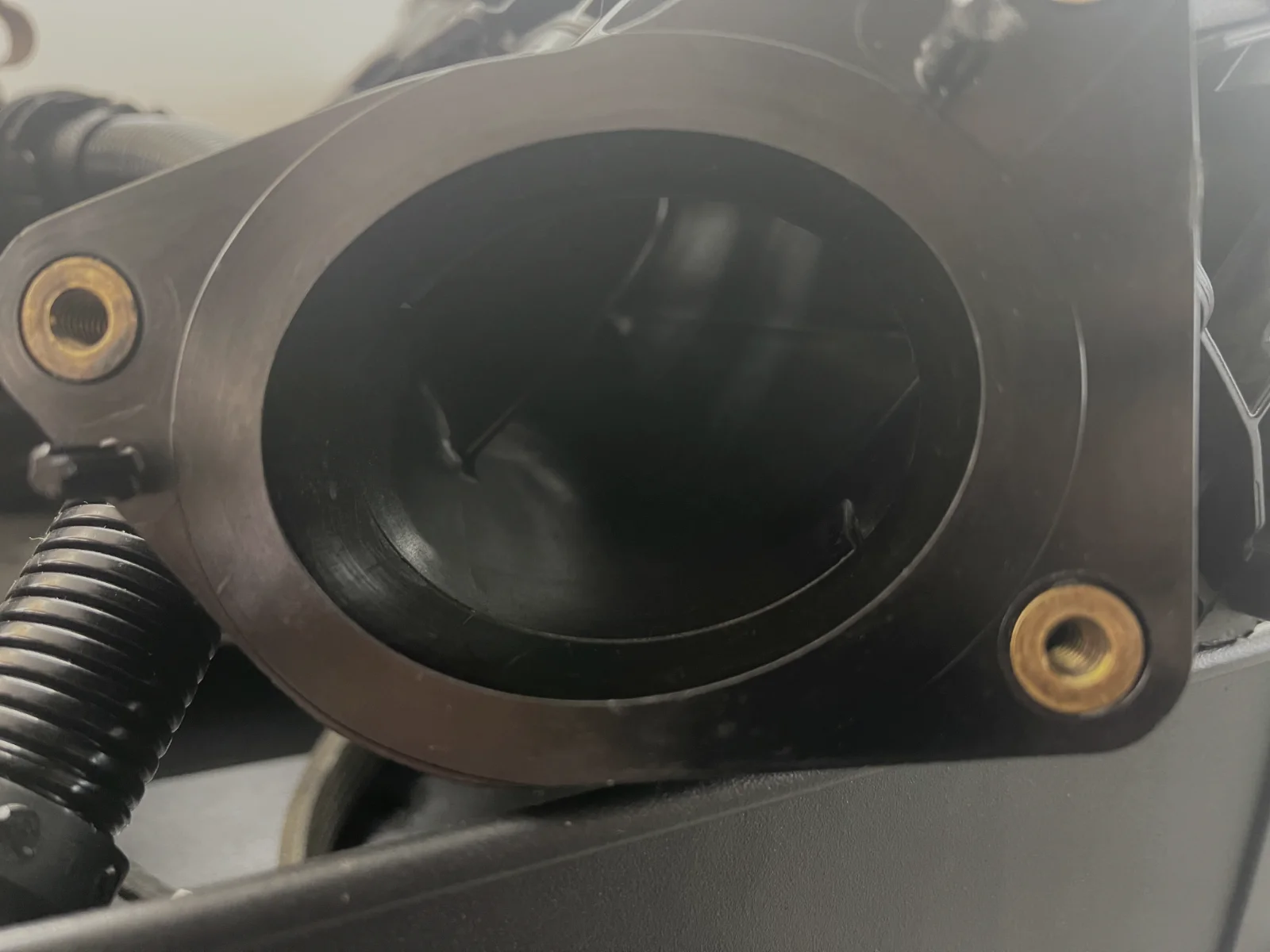

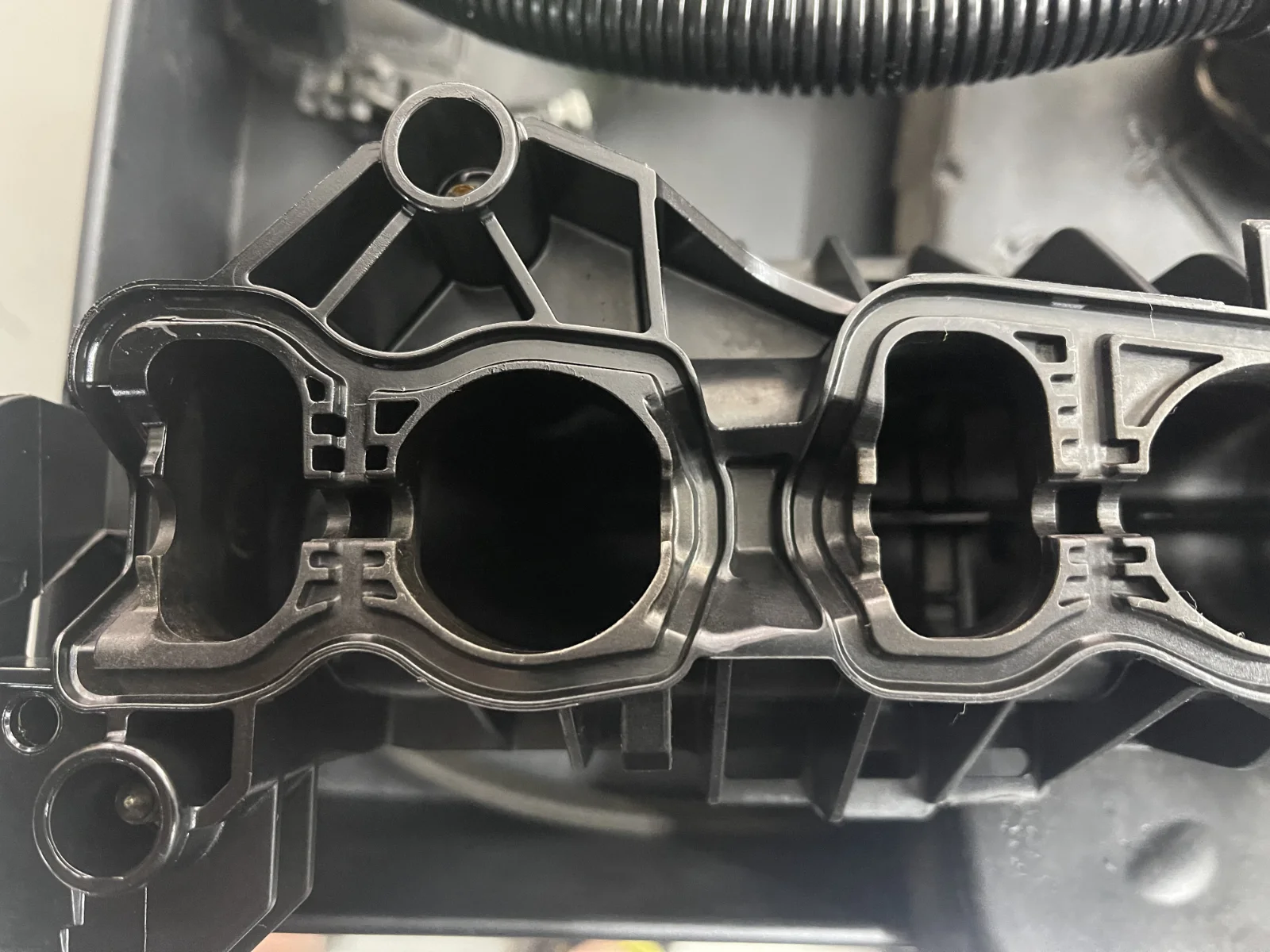

Bei diesem BMW wurde die Ansaugbrücke im ausgebauten Zustand gründlich gereinigt. Die Einlasskanäle und Einlassventile wurden mit Walnussgranulat gestrahlt. Dieses Verfahren ermöglicht eine gezielte mechanische Entfernung der Ablagerungen, ohne die zu reinigenden Oberflächen unnötig anzugreifen.
Auch der Ladedrucksensor wurde zunächst gereinigt. Anschließend gehört eine Plausibilitätsprüfung seiner Messwerte zum Arbeitsablauf. Erst wenn das Signal danach weiterhin auffällig ist oder nicht ausreichend schnell reagiert, ist ein Ersatz technisch begründet. Ein vorsorglicher Teiletausch ersetzt keine Diagnose – auch ein neues Bauteil muss zum Fahrzeug passen und plausible Werte liefern.
Warum eine Reinigung auch vorsorglich sinnvoll sein kann
Mit einer Ansaugsystemreinigung muss nicht gewartet werden, bis bereits ein Fehlerspeichereintrag, eine Warnleuchte oder ein deutlich spürbarer Leistungsverlust vorhanden ist. Ablagerungen entstehen schrittweise. Dadurch kann sich das Fahrverhalten so langsam verändern, dass der Fahrer den Unterschied im Alltag kaum bemerkt. Gleichzeitig kann das Motorsteuergerät gewisse Veränderungen über längere Zeit ausgleichen, ohne sofort einen Fehler zu speichern.
Bei einer starken Verschmutzung ist die Reinigung sinnvoll, um den bereits deutlich eingeschränkten Strömungsquerschnitt wiederherzustellen und betroffene Bauteile sowie Sensoren zu säubern. Aber auch bei einer mäßigen Verschmutzung kann eine vorbeugende Reinigung technisch sinnvoll sein: Die Ablagerungen werden entfernt, bevor Ansaugwege, Drallklappen oder Sensorbereiche stärker zugesetzt sind und daraus spürbare oder messbare Probleme entstehen.
Nach unserer Werkstatterfahrung weisen Dieselmotoren mit serienmäßig arbeitender Abgasrückführung häufig bereits ab etwa 100.000 Kilometern eine deutliche Verschmutzung des Ansaugsystems auf. Laufleistung und Fahrprofil sind dabei nur Anhaltspunkte. Entscheidend bleibt der tatsächliche Zustand, der durch eine Sichtprüfung, Endoskopie oder die Beurteilung zugänglicher Bauteile festgestellt werden kann.
Eine Prüfung beziehungsweise Reinigung kann deshalb sinnvoll sein:
- vorbeugend, obwohl noch keine deutlichen Beschwerden vorhanden sind,
- bei zunehmender Laufleistung an Dieselmotoren mit aktiver Abgasrückführung,
- bei sichtbaren Ablagerungen an AGR- oder Ansaugbauteilen,
- bei Leistungsschwankungen oder schlechtem Ansprechverhalten,
- bei Ruckeln unter Last,
- bei unplausiblen Luftmassen- oder Ladedruckwerten,
- sowie bei Fehlern im Bereich der Luft- oder AGR-Regelung.
Die Empfehlung richtet sich dabei nach dem tatsächlichen Verschmutzungsgrad und der Konstruktion des Motors. Es geht nicht darum, bei jedem Fahrzeug unabhängig vom Zustand dieselbe Arbeit durchzuführen, sondern einen günstigen Zeitpunkt zu nutzen, bevor aus mäßigen Ablagerungen eine starke Querschnittsverengung oder ein Sensorproblem wird.
Unterschiede zwischen Diesel- und Benzinmotoren
Bei Dieselmotoren betrifft die Verschmutzung durch das Zusammenspiel von Abgasrückführung und Ölnebel häufig die Ansaugbrücke, einzelne Ansaugwege, Drallklappen, Einlasskanäle und Sensoren. Die Ablagerungen können deshalb an mehreren Stellen gleichzeitig den Luftstrom und die Regelung beeinflussen.
Bei Benzinmotoren mit Direkteinspritzung zeigt sich häufig ein anderes Bild. Weil der Kraftstoff direkt in den Brennraum eingespritzt wird, werden die Einlassventile nicht wie bei einer Saugrohreinspritzung durch den Kraftstoff benetzt. Ablagerungen finden sich daher vor allem an den Einlassventilen und in den Einlasskanälen, während die Ansaugbrücke meist deutlich weniger betroffen ist als bei einem Dieselmotor mit Abgasrückführung.
Das passende Reinigungsverfahren muss daher zum Motorkonzept und zum tatsächlichen Verschmutzungsbild gewählt werden. Beim Benzin-Direkteinspritzer steht häufig das Walnussstrahlen von Einlassventilen und Einlasskanälen im Vordergrund; beim Dieselmotor kann zusätzlich eine gründliche Reinigung der ausgebauten Ansaugbrücke und weiterer betroffener Bauteile erforderlich sein.
Fazit
Eine stark verkokte Ansaugbrücke beeinträchtigt nicht nur den freien Luftweg. Befinden sich Sensoren direkt im betroffenen Bereich, können auch ihre Messbedingungen erheblich verschlechtert sein. Beim gezeigten BMW F31 318d xDrive war sowohl der Ansaugquerschnitt stark verengt als auch der Ladedrucksensor massiv von Ablagerungen umgeben.
Ob daraus bereits messbare Regelabweichungen entstanden sind, muss durch eine Plausibilitätsprüfung festgestellt werden. Eine Reinigung kann dennoch bereits vor dem Auftreten solcher Abweichungen sinnvoll sein, damit sich mäßige Ablagerungen nicht bis zu einer starken Querschnittsverengung weiterentwickeln. Fachgerechtes Vorgehen verbindet deshalb Zustandsprüfung, passende Reinigung und anschließende Kontrolle der betroffenen Bauteile.
Ansaugsystem prüfen und fachgerecht reinigen lassen
Für eine Prüfung des Ansaugsystems muss nicht erst eine Warnleuchte erscheinen. Auch ohne deutlich spürbare Probleme kann eine Reinigung abhängig von Motor, Laufleistung und Verschmutzungsgrad vorbeugend sinnvoll sein. Wir prüfen den Zustand und wählen das zum Motor passende Reinigungsverfahren.
Mehr zur Ansaugsystemreinigung
KFZ-Windhager in Wolfern bei Steyr
Kompetenz in komplexer Fahrzeugtechnik.
Häufige Fragen
Erkennt der Fehlerspeicher eine verkokte Ansaugbrücke?
Nicht zwingend. Das Steuergerät kann Abweichungen bei Luftmasse, Ladedruck oder AGR-Regelung erkennen. Die mechanische Ursache der Abweichung muss aber häufig erst durch weitere Messungen und eine Sichtprüfung festgestellt werden.
Sollte ein verschmutzter Ladedrucksensor sofort ersetzt werden?
Nicht pauschal. Ist das Bauteil unbeschädigt, kann zunächst eine fachgerechte Reinigung mit anschließender Plausibilitätsprüfung sinnvoll sein. Ersetzt wird der Sensor, wenn seine Messwerte oder sein Ansprechverhalten danach weiterhin auffällig sind.
Verursacht jede Verkokung einen spürbaren Leistungsverlust?
Nein. Gerade mäßige oder langsam zunehmende Ablagerungen bleiben für den Fahrer häufig unbemerkt. Das bedeutet jedoch nicht, dass das Ansaugsystem frei ist. Eine Reinigung kann deshalb bereits vor einem spürbaren Leistungsverlust sinnvoll sein.
Ist eine Ansaugsystemreinigung auch ohne Fehlermeldung sinnvoll?
Ja. Bei erkennbarer mäßiger oder starker Verschmutzung kann die Reinigung auch vorsorglich sinnvoll sein. Nach unserer Werkstatterfahrung zeigen Dieselmotoren mit aktiver Abgasrückführung häufig bereits ab ungefähr 100.000 Kilometern deutliche Ablagerungen, obwohl noch keine eindeutige Fehlermeldung vorhanden ist.
Behebt eine Ansaugsystemreinigung jedes Ruckeln unter Last?
Nein. Ruckeln unter Last kann unter anderem durch Kraftstoffversorgung, Einspritzung, Ladedruckregelung, Zündung bei Ottomotoren, Kupplung, Getriebe oder Antriebsstrang verursacht werden. Deshalb muss vor der Reparatur geprüft werden, welche Ursache im konkreten Fall tatsächlich vorliegt.
