Systemdiagnose & Fahrzeugelektronik

Moderne Fahrzeuge bestehen aus einer Vielzahl vernetzter Steuergeräte, Sensoren, Aktoren und Bussysteme. Wenn Warnmeldungen erscheinen oder einzelne Funktionen nicht mehr zuverlässig arbeiten, reicht ein einfaches Auslesen des Fehlerspeichers oft nicht aus.
Wir prüfen betroffene Systeme gezielt, analysieren relevante Messwerte und grenzen Fehlerursachen strukturiert ein – von klassischen Komfortsystemen bis hin zu komplexer Motor-, Fahrwerks- und Fahrzeugelektronik.

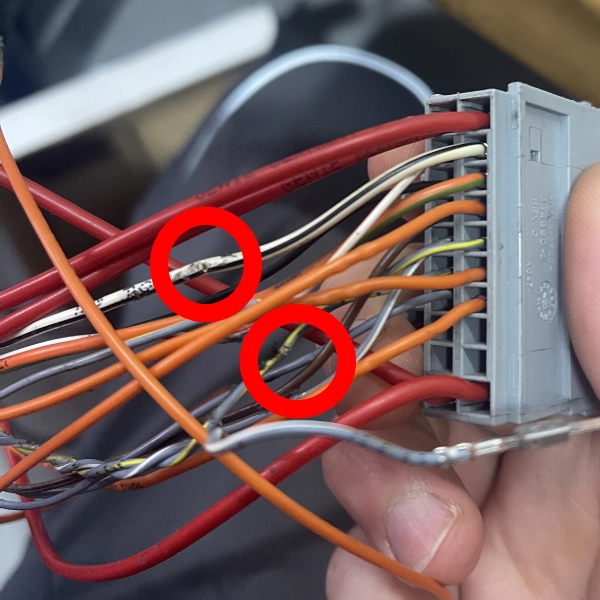

Close-up of a hand holding a gray connector with multiple colored wires, two wires circled in red showing damaged insulation.
Praxisbeispiel aus der Diagnose: Elektrische Fehler entstehen nicht immer im Bauteil selbst, sondern häufig in der Verkabelung. In diesem Fall war eine Leitung im Kabelbaum bereits gebrochen, weitere standen kurz davor zu brechen. Laut Herstellerinformationen sollte zunächst der Sensor ersetzt werden, da dieser bei diesem Fehlerbild häufig als Ursache genannt wird. Vor einem Teiletausch wurde jedoch die Signalübertragung überprüft: Ein Testbauteil wurde angeschlossen und der erwartete Messwert im Steuergerät korrekt angezeigt. Auch der Sensor selbst zeigte bei der Messung die vorgesehenen Werte. Dadurch konnte der Sensor als Fehlerquelle ausgeschlossen werden. Die tatsächliche Ursache war ein Kabelbruch im Kabelbaum. Einige der betroffenen Leitungen wurden im Bild bereits instandgesetzt.

Elektronikfehler systematisch eingrenzen

Nicht jeder Fehlercode bedeutet automatisch, dass das angegebene Bauteil tatsächlich defekt ist. Häufig liegen die Ursachen beispielsweise in beschädigten Leitungen, Kontaktproblemen an Steckverbindungen, Spannungsproblemen oder in Fehlern, die an anderer Stelle im System entstehen.

Deshalb betrachten wir bei der Diagnose nicht nur einzelne Einträge im Fehlerspeicher, sondern das Zusammenspiel der beteiligten Komponenten. Je nach Fahrzeug und Problemstellung werden Steuergeräte ausgelesen, Istwerte geprüft, Plausibilitäten bewertet und elektrische Grundlagen kontrolliert.

Wann eine Systemdiagnose sinnvoll ist

Eine gezielte Diagnose ist besonders dann sinnvoll, wenn Warnleuchten aktiv sind oder elektrische Funktionen nicht zuverlässig arbeiten.

Typische Anzeichen können zum Beispiel sein:

  • Motorkontrollleuchte, ABS-, Airbag- oder ESP-Warnung
  • sporadische Fehlermeldungen ohne klar erkennbare Ursache
  • Startprobleme oder Kommunikationsfehler zwischen Steuergeräten
  • Ausfälle von Komfortfunktionen, Sensoren oder Aktoren
  • Probleme nach Reparaturen oder nach einem Batteriewechsel
  • wiederkehrende Fehler trotz bereits ersetzter Bauteile

Gerade bei sporadischen Fehlerbildern ist ein strukturiertes Vorgehen wichtig, um unnötigen Teiletausch zu vermeiden.

So läuft die Diagnose ab

Je nach Fahrzeug und Fehlerbild erfolgt die Prüfung in mehreren Schritten. Dazu gehören unter anderem:
  • Auslesen der relevanten Steuergeräte und Fehlerspeicher
  • Analyse von Istwerten und Systemzuständen
  • Prüfung der Spannungsversorgung und elektrischen Signale
  • Kontrolle von Leitungen, Steckverbindungen, Sensoren und Aktoren
  • Abgleich der Symptome mit dem tatsächlichen Systemverhalten
  • Eingrenzung der wahrscheinlichen Fehlerursache
Die Diagnose bildet die Grundlage für eine zielgerichtete und fachgerechte Reparatur.

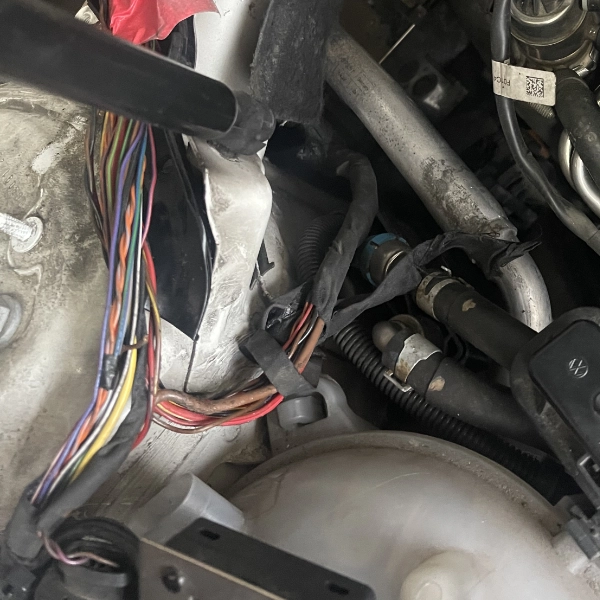

Close-up of a car engine compartment showing a bundle of colorful electrical wires wrapped with black tape, various hoses, and mechanical components.
Bei komplexen Elektronikproblemen kann es erforderlich sein, Leitungen und Steckverbindungen gezielt zu prüfen. In manchen Fällen muss der Kabelbaum geöffnet werden, um die Schadstelle exakt zu lokalisieren und beurteilen zu können. Mithilfe spezieller Diagnosewerkzeuge lassen sich Kabelbrüche oder Leitungsunterbrechungen jedoch oft bereits erkennen und im Kabelstrang verfolgen, ohne die Kabelisolierung zu beschädigen.

Diagnose an verschiedenen Fahrzeugsystemen

Je nach Fahrzeug können unter anderem folgende Systeme überprüft werden:

  • Motorsteuerung und Abgassysteme
  • ABS, ESP und weitere Fahrdynamiksysteme
  • Airbag- und Rückhaltesysteme
  • Start- und Ladesysteme
  • Komfortelektronik und Karosseriesysteme
  • Sensoren und Aktoren im Motor- und Fahrwerksbereich
  • Kommunikation zwischen Steuergeräten

Welche Prüftiefe sinnvoll ist, hängt immer vom konkreten Fehlerbild und vom Fahrzeugtyp ab.

Technische Fehlersuche statt Teiletausch

Gerade bei moderner Fahrzeugelektronik führt reines „Teiletauschen auf Verdacht“ häufig nicht zum Ziel. Unser Anspruch ist es, Fehler möglichst gezielt einzugrenzen und die tatsächliche Ursache zu ermitteln.

Eine saubere Diagnose spart im Idealfall Zeit, vermeidet unnötige Kosten und sorgt dafür, dass Reparaturen dauerhaft erfolgreich sind.

Terminvereinbarung

Elektronikprobleme lassen sich oft nicht in wenigen Minuten beurteilen. Für eine gezielte Diagnose ist es sinnvoll, einen Termin zu vereinbaren, damit ausreichend Zeit für die Fehlersuche eingeplant werden kann.

Über unsere Online-Terminbuchung können Sie bequem einen passenden Termin auswählen oder uns eine Anfrage senden.

Diagnosetermin vereinbaren
Terminvereinbarung auch per WhatsApp oder telefonisch möglich.

Häufige Fragen zu Systemdiagnose & Fahrzeugelektronik

Was ist der Unterschied zwischen Fehlerauslesen und Systemdiagnose?

Beim reinen Fehlerauslesen werden vorhandene Einträge im Fehlerspeicher ausgelesen. Eine Systemdiagnose geht deutlich weiter: Dabei werden zusätzlich Messwerte, Systemzustände und elektrische Grundlagen geprüft, um die tatsächliche Ursache besser eingrenzen zu können.

Kann anhand eines Fehlercodes sofort das defekte Bauteil bestimmt werden?

Nicht immer. Ein Fehlercode zeigt häufig nur an, in welchem System eine Auffälligkeit erkannt wurde. Die eigentliche Ursache kann auch durch Leitungsprobleme, Spannungsabweichungen oder andere Systemfehler entstehen.

Lohnt sich eine Diagnose auch bei sporadischen Fehlern?

Ja. Gerade bei Fehlern, die nur gelegentlich auftreten, ist eine strukturierte Diagnose sinnvoll, bevor Bauteile auf Verdacht ersetzt werden.

Können auch Komfortsysteme geprüft werden?

Ja. Neben antriebsrelevanten Systemen können auch Komfort- und Karosseriesysteme sowie Kommunikationsprobleme zwischen Steuergeräten geprüft werden.

Wie lange dauert eine Diagnose?

Das hängt vom Fehlerbild ab. Klar eingrenzbare Probleme können relativ schnell beurteilt werden, komplexe oder sporadische Fehler benötigen jedoch oft mehr Zeit.
